概述：WD-12 24 36 48 系列低壓大電流PWM脈寬調速電源是采用專用模塊，控制和供電完全隔離，避免了低壓大電流時對控制系統的干擾。其優良的線性比例、較寬的電壓輸入范圍、突出的性能和調速比，具有穩定、可靠的質量，使其得到廣范的應用。該系列產品適用于電瓶供電或直流供電的野外作業以及低壓自動控制的場合。

一、 主要技術參數和特點：

1、輸入電壓：DC 12 24 36 48V 8、采用脈寬調制技術、體積小、性能優

2、輸出電壓：DC 0---12 24 36 48V（相對于輸入電壓） 9、電流設置和限制保護

3、輸出電流： DC 80A 10、瞬時短路保護

4、給定方式：電位器 4.7KΩ/2W 11、軟啟動/軟停止功能

5、環境溫度：--10。Ｃ～＋60。Ｃ 12、低速啟動力矩大

6、環境濕度：相對濕度≦80RH。（無結露） 13、可實現遠程啟停

7、適用于稀土、永磁和他勵馬達

二、電位器調速說明：

1、電流限制調整：CUR

可以限制驅動板大輸出電流，根據所選馬達的額定電流調整該電位器，使驅動板的大輸出電流為馬達額定電流的120％～200％

2、轉矩補償調整：IR COMP

IR COMP 電位器用于調整馬達工作在不同的負載時，使其轉速保持恒定。

3、輸出電壓調整：MAX

調整該電位器可以確定驅動器的高輸出電壓，調整范圍：12V--48V之間

三、 接線端子說明：

1、Vin + －：直流電源輸入端（注：正、負極接線一定要正確，否則會燒毀調速器）。

2、Vout + －：電樞輸出端,接馬達電樞端。

3、控制信號輸入端及起停控制：使用4.7K電位器調速，使用開關可以控制電源的起停。

四、LED指示燈說明：

1、RUN：工作指示燈（綠）

當電源正常輸出電壓時，該指示燈亮

2、FAU：短路保護指示（紅）

當驅動器的“+OUT-”“輸出端出現外部短路時，則驅動器會迅速停止輸出，同時點亮”短路保護指示燈

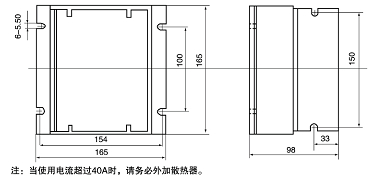

五、安裝尺寸：單位

注：當使用電流超過40A時，請務必外加散熱器
